Các loại van điện từ thuỷ lực phổ biến hiện nay

Van điện từ thủy lực là thiết bị chuyên dụng trong hệ thống thủy lực, có nhiệm vụ điều khiển đóng/mở hoặc chuyển hướng dòng chảy của lưu chất trong hệ thống. Vậy cấu tạo của van điện từ thủy lực gồm những gì, nguyên lý hoạt động như thế nào và hiện nay trên thị trường có các loại van điện từ thủy lực nào phổ biến? Hãy cùng khám phá chi tiết trong bài viết sau.

Xem thêm: Nguyên lý van thủy lực 4/3

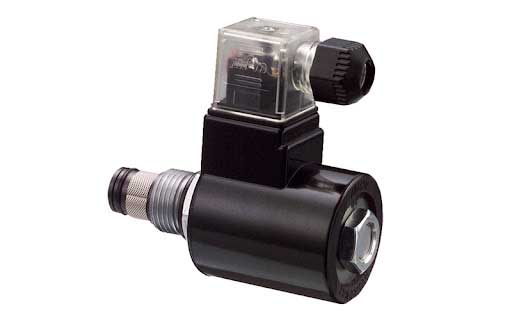

Van điện từ thủy lực là gì?

Van điện từ thủy lực (Hydraulic solenoid valve) là một thiết bị không thể thiếu trong các hệ thống truyền động thủy lực. Với chức năng chính là đóng/mở để kiểm soát dòng chảy của chất lỏng, loại van này còn có thể điều hướng hoặc điều chỉnh lưu lượng một cách linh hoạt và chính xác.

Điểm nổi bật của van điện từ thủy lực là khả năng vận hành hoàn toàn tự động nhờ nguồn điện áp. Đây là dạng năng lượng sạch, dễ tiếp cận và dễ thao tác. Chỉ cần cung cấp điện thông qua việc bật công tắc, van sẽ lập tức nhận tín hiệu và thực hiện quá trình đóng/mở một cách nhanh chóng, không cần tác động cơ học trực tiếp từ người vận hành.

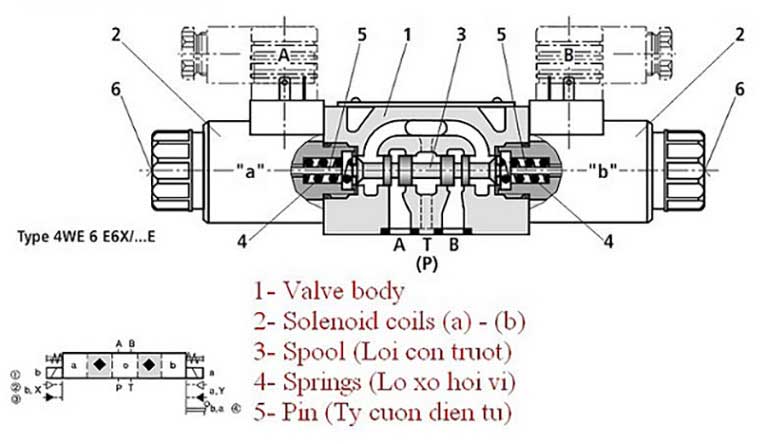

Cấu tạo van điện thuỷ lực chi tiết

Do vận hành bằng nguồn điện, van điện từ thủy lực đòi hỏi sự tỉ mỉ trong việc lựa chọn vật liệu và thiết kế từng chi tiết. Điều này không chỉ đảm bảo hiệu suất dẫn điện ổn định mà còn giúp phòng tránh rò rỉ, chập cháy và bảo vệ tối đa cho người sử dụng trong quá trình vận hành.

Trên thị trường hiện nay có rất nhiều loại van điện từ thủy lực khác nhau, nhưng hầu hết đều được cấu thành từ các bộ phận cơ bản sau:

Thân van: Là lớp vỏ ngoài của thiết bị, thường được chế tạo từ kim loại có khả năng chống gỉ sét và ăn mòn cao. Thân van đóng vai trò như một “lớp áo giáp”, bảo vệ các chi tiết bên trong khỏi tác động môi trường và va đập cơ học.

Ống dẫn từ (ống lõi): Đây là thành phần đảm nhiệm việc truyền tải từ trường được tạo ra bởi cuộn dây đến các cơ cấu cơ khí bên trong, đóng vai trò then chốt trong quá trình chuyển đổi năng lượng điện thành chuyển động cơ học.

Cuộn dây điện từ: Là trái tim của hệ thống, gồm các vòng dây đồng được quấn chặt quanh ống lõi. Khi được cấp điện, cuộn dây sinh ra từ trường để kích hoạt cơ cấu mở hoặc đóng van.

Lò xo hồi vị: Sau khi dòng điện bị ngắt, lò xo sẽ tự động đẩy trục và đĩa van trở về trạng thái ban đầu. Bộ phận này giúp đảm bảo quá trình đóng van diễn ra ổn định và chính xác mà không cần thêm tác động từ bên ngoài.

Đĩa van: Có nhiệm vụ chính là đóng/mở dòng chảy trong đường ống. Đĩa van thường được tích hợp thêm gioăng cao su hoặc vật liệu làm kín chuyên dụng để tăng khả năng chống rò rỉ lưu chất.

Piston (pít-tông): Với hình dạng trụ và khả năng chịu nhiệt tốt, piston sẽ di chuyển khi nhận từ trường từ cuộn dây, qua đó điều khiển hoạt động đóng mở của van một cách linh hoạt.

Màng ngăn cách điện: Đây là bộ phận cách ly giữa khu vực dòng chảy và phần điện, giúp ngăn chất lỏng tiếp xúc trực tiếp với các chi tiết điện tử. Thường được làm từ cao su kỹ thuật như EPDM hoặc vật liệu chống ăn mòn như PTFE.

Các loại van điện từ thủy lực

Trong hệ thống thủy lực, các loại van điện từ thủy lực được chia thành ba nhóm chính dựa theo chức năng điều khiển: van điều khiển áp suất, van điều khiển hướng, và van điều khiển lưu lượng.

Van điều khiển áp suất: Loại van này chịu trách nhiệm kiểm soát và điều chỉnh áp suất trong hệ thống thủy lực, đảm bảo hệ thống vận hành ổn định và an toàn. Một số loại van tiêu biểu trong nhóm này bao gồm: van an toàn thủy lực, van cân bằng, van tuần hoàn và van giảm áp.

Van điều khiển hướng (van điện từ điều hướng): Được sử dụng để thay đổi hướng dòng chảy của lưu chất theo yêu cầu vận hành. Van có thể thực hiện các chức năng như chuyển hướng, đảo chiều, hồi lưu hoặc chặn dòng. Đây là loại van phổ biến nhất trong thực tế, có mặt trong hầu hết các hệ thống thủy lực hiện đại với đa dạng mẫu mã và thương hiệu.

Van điều khiển lưu lượng: Giúp người vận hành kiểm soát lưu lượng dòng chất lỏng hoặc khí trong đường ống theo mức mong muốn. Các dòng van thường gặp trong nhóm này bao gồm van bi, van cầu, van cánh bướm,… tùy thuộc vào mục đích sử dụng và yêu cầu kỹ thuật.

3 loại van điện từ thủy lực được người dùng tin dùng nhất hiện nay

Hiện nay, thị trường van điện từ điều khiển thủy lực rất sôi động với sự góp mặt của nhiều thương hiệu và mẫu mã đa dạng. Tuy nhiên, dòng sản phẩm van điện từ thủy lực của Unid vẫn luôn chiếm ưu thế nhờ chất lượng ổn định, giá thành hợp lý và khả năng vận hành hiệu quả trong nhiều điều kiện môi trường.

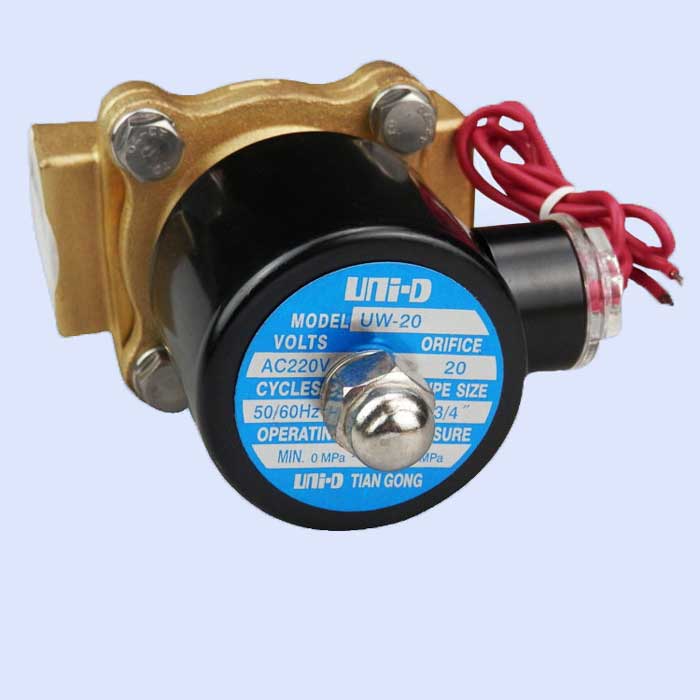

1. Van điện từ thường đóng Unid

Đây là dòng sản phẩm được sử dụng phổ biến nhất trong hệ thống điều khiển tự động nhờ thiết kế gọn nhẹ, dễ lắp đặt và độ an toàn cao. Một số đặc điểm nổi bật gồm:

• Thiết kế kín nước, có thể lắp đặt ngoài trời, chịu được mưa gió.
• Cấu tạo đơn giản: Khi cấp điện, piston chuyển động để mở van; khi ngắt điện, van tự động trở về trạng thái đóng.
• Ứng dụng đa dạng: phù hợp cho hệ thống tưới tiêu, cấp nước, điều khiển khí nén, chất lỏng,… Có thể kết hợp với cảm biến chuyển động, công tắc thời gian để xây dựng hệ thống tự động hóa thông minh.
• Chất liệu: thân van bằng đồng thau bền bỉ, cuộn dây điện từ quấn bằng dây đồng nguyên chất.
• Hỗ trợ nhiều mức điện áp khác nhau: 12V, 24V, 110V, 220V.
• Giá bán hợp lý, từ khoảng 120.000 VNĐ trở lên.
• Kích thước đa dạng: từ ren 13mm đến 60mm, phù hợp nhiều cỡ đường ống.

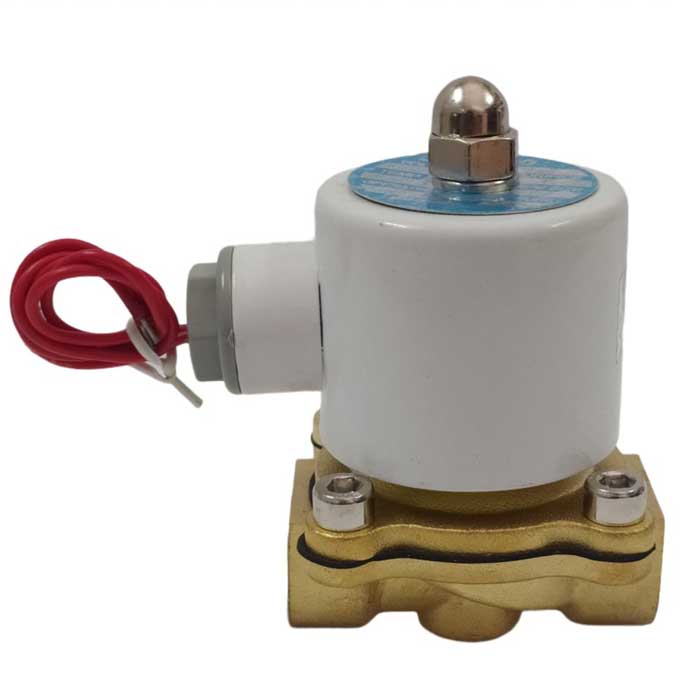

2. Van điện từ thường mở Unid

Loại van này có chức năng ngược lại với van thường đóng – van ở trạng thái mở khi không cấp điện và chỉ đóng lại khi có dòng điện đi qua. Một số ưu điểm:

• Thiết kế bền đẹp, hoạt động ổn định, dễ bảo trì.
• Thân van làm hoàn toàn từ đồng thau nguyên chất, chống ăn mòn và gỉ sét cực tốt.
• Cuộn coil đồng chắc chắn, được bảo vệ bởi lớp vỏ nhựa cứng.
• Tương thích với nhiều mức điện áp: 12V, 110V, 220V.
• Hoạt động hiệu quả trong dải nhiệt từ -5°C đến 80°C, phù hợp với nhiều môi trường.
• Áp suất làm việc tối đa: lên đến 1 MPa.
• Giá thành hợp lý, dễ tiếp cận cho người tiêu dùng cá nhân hoặc doanh nghiệp nhỏ.

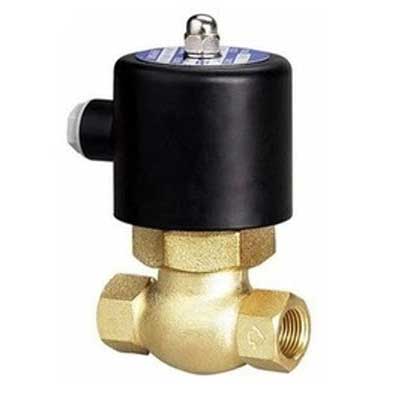

3. Van điện từ Unid US – dùng cho hơi nước nóng

Dòng sản phẩm chuyên biệt dành cho hệ thống dẫn hơi nước nóng hoặc môi trường nhiệt độ cao. Van được đánh giá cao về độ bền và an toàn khi vận hành:

• Chịu được nhiệt độ lên tới 180°C, thích hợp cho hệ thống nồi hơi, cấp nước nóng, hệ thống sưởi,…
• Thân van bằng đồng thau cao cấp, bền vững, không bị oxy hóa dù sử dụng lâu dài.
• Cuộn dây đồng có độ bền cao, hoạt động ổn định với các điện áp phổ biến: 24V, 110V, 220V.
• Đa dạng kích cỡ đường ren, đáp ứng được cả những vị trí khó tiếp cận.
• Giá bán dao động trong khoảng từ 600.000 VNĐ đến 1.800.000 VNĐ, tùy kích thước và yêu cầu kỹ thuật.
